Robotik

Leichtbauteile mit engen Lagetoleranzen. Jedes Gramm bewegte Masse geht direkt in die Zykluszeit — und jede Lageabweichung in die Wiederholgenauigkeit.

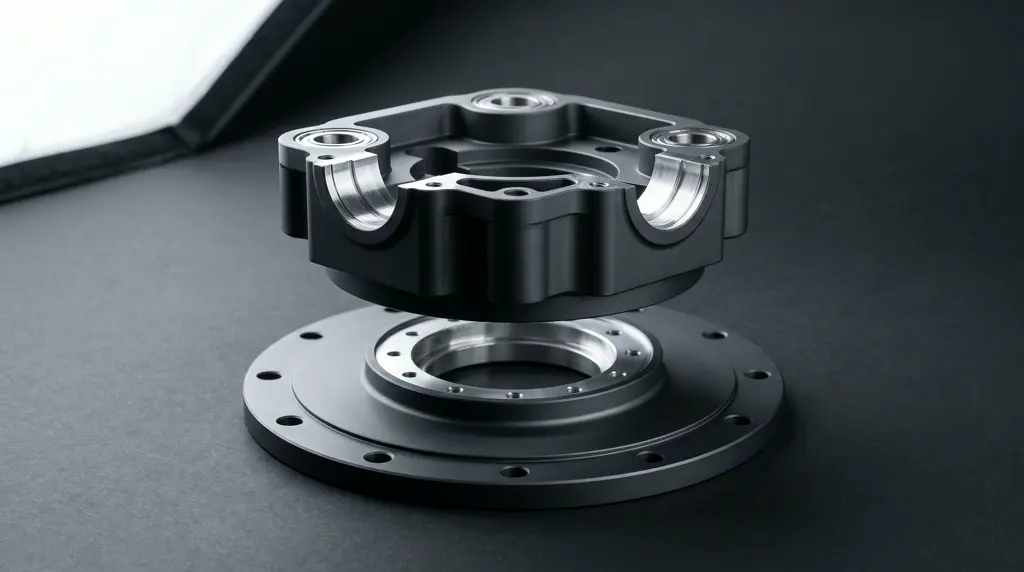

Ein Gelenkgehäuse aus hartanodisiertem Aluminium schwebt über dem zugehörigen Flansch mit Lochkreis; die Lagersitze blank stehen gelassen.

Was die Branche verlangt

Ein Roboterarm ist eine Toleranzkette mit sechs Gliedern. Was am Werkzeugmittelpunkt ankommt, ist die Summe aller Lagefehler davor — deshalb ist die Lagetoleranz zwischen zwei Lagersitzen hier die wichtigste Angabe der ganzen Zeichnung.

Gleichzeitig soll das Teil leicht sein. Dünnwandige Strukturen mit ausgeräumten Taschen sind der Normalfall, und sie verziehen sich beim Zerspanen. Wir planen Entspannungsschritte in die Bearbeitungsfolge ein und messen zwischendurch.

Was wir liefern

Armsegmente und Gelenkgehäuse aus 7075
Getriebeflansche mit Lagesitzen ±0,005 mm
Greiferkomponenten und Werkzeugwechselplatten
Dünnwandige Abdeckungen ab 1,5 mm Wandstärke

Normen: ISO 9283 (Wiederholgenauigkeit)
Losgröße: 20–10000 Stück

Passende Leistungen

CNC-Fräsen
Fünf Achsen simultan, bis 1.600 mm Kantenlänge, ±0,005 mm.
Prototyping
Drei bis acht Tage, Serienwerkstoff, ab Stückzahl 1.
Serienfertigung
500 bis 250.000 Stück, Cpk ≥ 1,67, 62 Stunden mannlos pro Woche.
Engineering
Fertigungsgerechte Konstruktion, Toleranzanalyse, Laserscan-Rückführung.

Zeichnung senden

STEP und PDF genügen. Sie bekommen eine Aussage zu Toleranz, Menge und Termin — nicht nur einen Preis.
